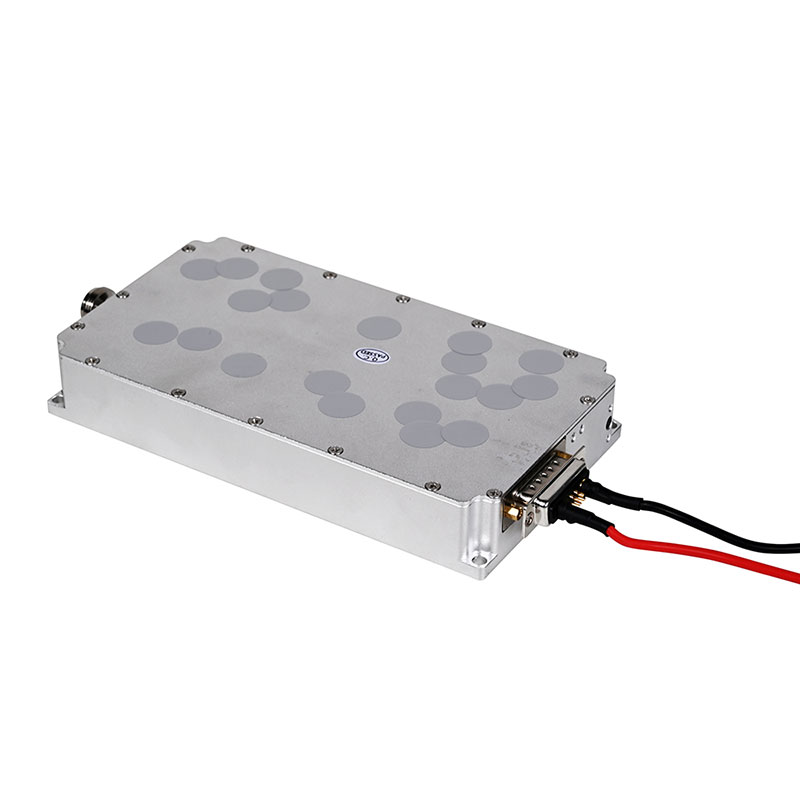

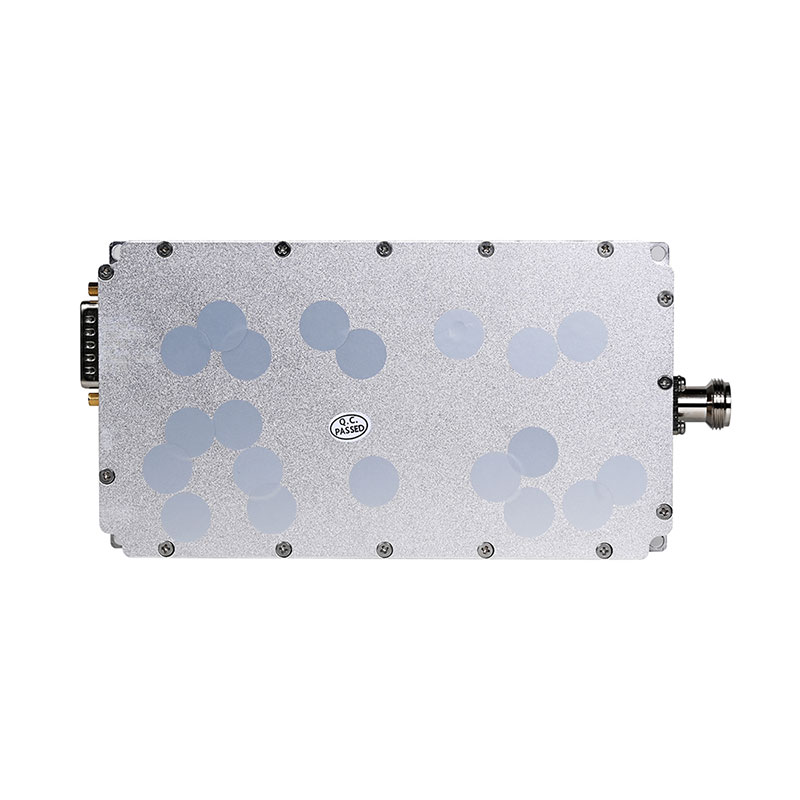

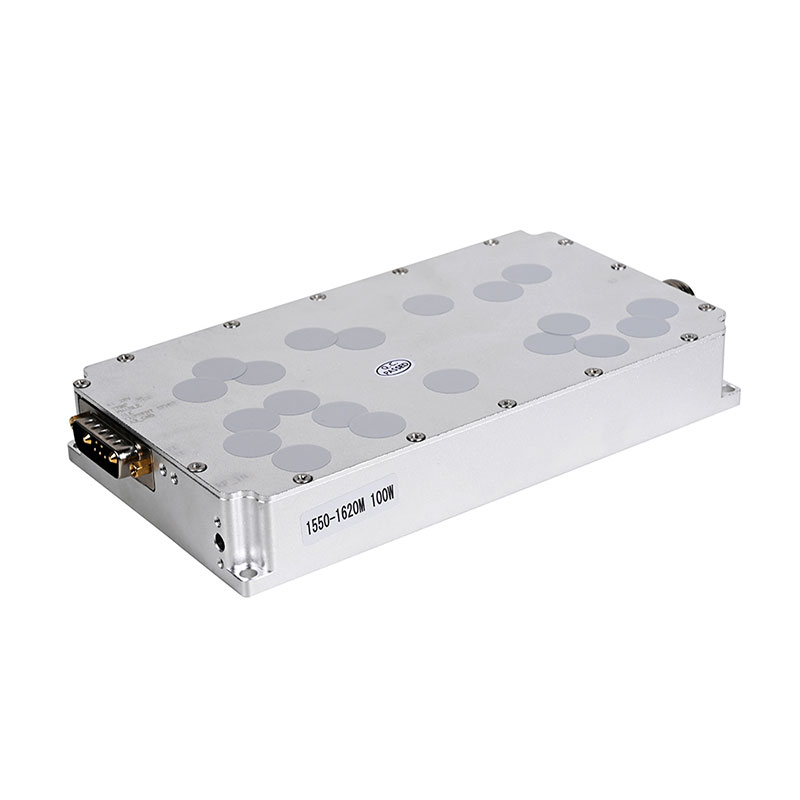

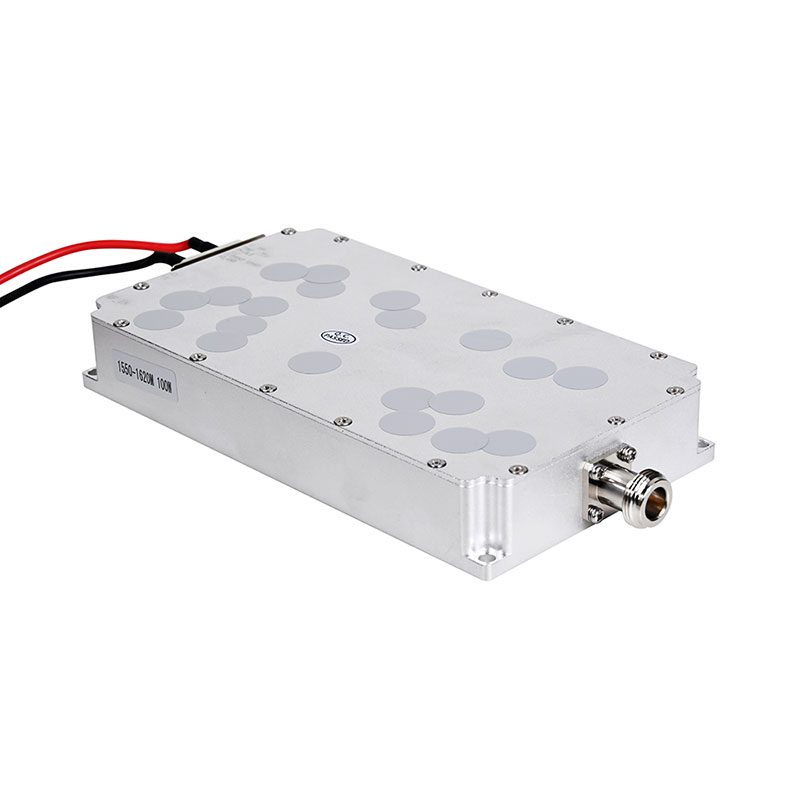

Радиочастотный модуль FZX мощностью 100 Вт, 1550–1620 МГц — это современный инструмент, специально разработанный для нарушения основных частот, используемых дронами, включая GPS и Wi-Fi. Его передовые технологии делают его важной частью наших систем борьбы с дронами, предлагая надежную защиту от проблем безопасности, связанных с дронами, и обеспечивая безопасность критического воздушного пространства.
В условиях экспоненциального роста использования дронов и возникновения угроз безопасности из-за нерегулируемых операций дронов, модуль помех для дронов БПЛА GPS мощностью 100 Вт и частотой 1550–1620 МГц выделяется как важнейший компонент в обеспечении целостности воздушного пространства. Нарушая работу частот GPS и Wi-Fi, имеющих решающее значение для функциональности дронов, этот модуль играет ключевую роль в противодействии несанкционированной деятельности дронов. Его надежная работа и стабильность заслужили высокую оценку пользователей, а техническая поддержка и комплексное послепродажное обслуживание обеспечивают плавный процесс интеграции и оптимизированную функциональность глушителя дронов для улучшения защиты воздушного пространства.
Проект | Индекс | Единица | Примечание | ||
Диапазон частот | 1550-1620 гг. | МГц | Клиенты могут настроить частоту | ||
Рабочее напряжение | 28 | V | 28-32В | ||
Максимальная выходная мощность | 50±0,5 | дБм | 100 Вт при ≤7 А | ||
Прирост | 45±1 | дБ | Пик-пик | ||
Внутриполосные колебания | ≤2 | дБ | Пик-пик | ||
Побочные излучения | В рабочей зоне | ≤-15 дБм/1 МГц | дБм | Центральная частота плюс сигнал CW до максимума Измерение времени выходной мощности |
|
Вне рабочей зоны | 9 кГц~1 ГГц | Уровень шума не выше обычного. | дБм | ||
1G~12,75 ГГц | дБм | ||||
Коэффициент стоячей волны выходного напряжения | ≤1,30 | Без питания, стандартный сетевой выход -10 дБм. | |||
≤1,30 | Включение питания, проверка двунаправленного ответвителя | ||||
Испытание на высокую и низкую температуру | Рабочая температура | -10~+55 | ℃ | Низкая температура может начать | |
Получите стабильность | ±1,5 при -40℃~+55℃ | дБ | |||
Стабильность мощности | ±1 @-40℃~+55℃ | дБ | |||
Требования к источнику питания | ≥8А при +28 В постоянного тока; | Выходная мощность непрерывной волны 100 Вт | |||

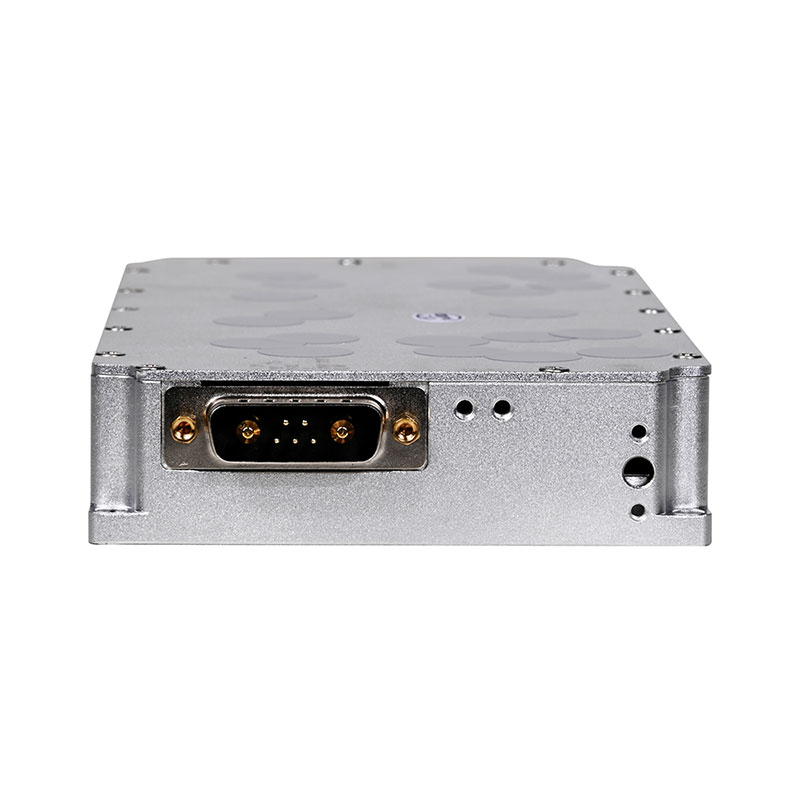

Интерфейс источника питания | Шнур питания красный положительный черный отрицательный | красный положительный черный отрицательный | |||
РЧ-выходной разъем | СМА | SMA внешний винтовой гнездовой седло | |||
Электрический ток | ≤7 | A | |||
Размер | 90*170*27 | мм | |||
Масса | 0.8 | Кг |
I. Особенности
Диапазон частот:
Этот радиочастотный модуль работает в диапазоне частот 1550–1620 МГц, охватывая часто используемые диапазоны для связи и навигации дронов.
Выходная мощность:
Модуль может похвастаться высокой выходной мощностью 100 Вт, что обеспечивает надежную передачу сигнала и защиту от помех.

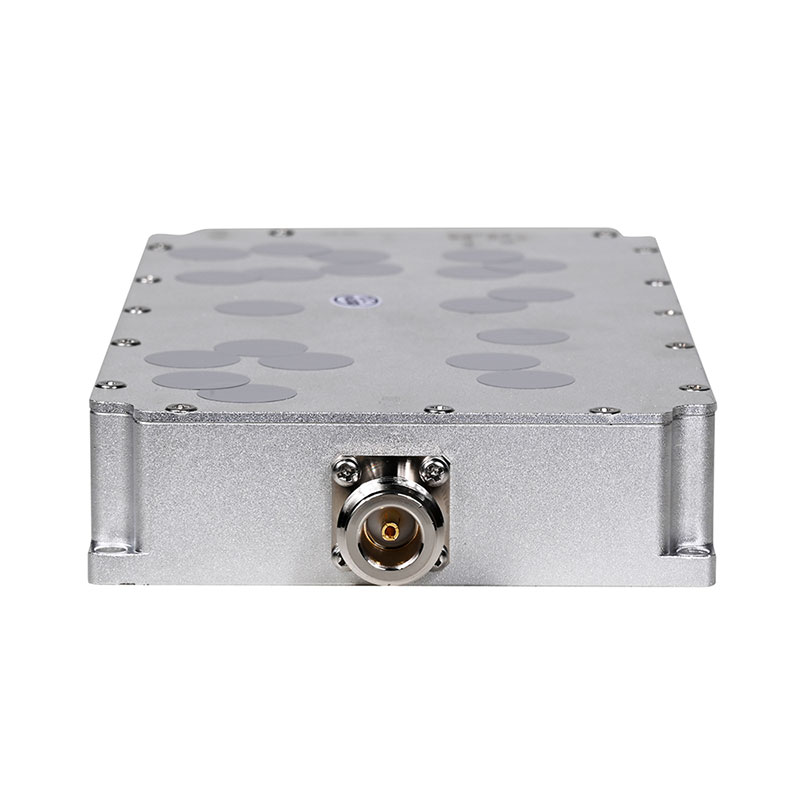

Выходной порт РЧ:
Имеет гнездовой порт SMA, распространенный тип подключения в радиочастотных модулях, обеспечивающий стабильную передачу сигнала.
Рабочее напряжение:
Поддерживает широкий диапазон рабочего напряжения 12–30 В, что указывает на способность модуля стабильно работать в условиях различного напряжения.
Размеры и вес:
Хотя в справочнике не указаны конкретные размеры, учитывая его силовые и частотные характеристики, модуль, скорее всего, будет спроектирован с соответствующими размерами и весом.
Сертификаты и стандарты:
Вероятно, будет соответствовать экологическим сертификатам, таким как RoHS, что указывает на то, что модуль ориентирован на защиту окружающей среды и устойчивое развитие во время проектирования и производства.
II. Приложения
Системы противодействия дронам:
Радиочастотный модуль мощностью 100 Вт, 1550–1620 МГц может излучать радиочастотные сигналы, соответствующие диапазонам связи дронов, создавая помехи их системам связи и навигации, потенциально вызывая потерю управления или нарушение нормального полета.
Помехи беспроводной связи:
Помимо противодействия дронам, этот модуль можно использовать и в других сценариях помех беспроводной связи, таких как радиоэлектронная война и защищенная связь.
Тестирование и проверка:
Во время тестирования и проверки устройств или систем беспроводной связи этот модуль можно использовать для моделирования сигналов помех, оценивая характеристики защиты от помех устройства.
Исследования и образование:
Для исследователей и преподавателей в области беспроводной связи и радиочастотных технологий этот модуль служит ценным экспериментальным инструментом для исследовательских и обучающих экспериментов.
